Ces maquettes permettent le calcul de nombreux rendements et bilans énergétiques.
Une notice propose 3 manipulations détaillées :
du schéma de montage à l’exploitation des résultats pour le professeur avec des fiches de TP correspondantes pour l’élève.
Manipulations :
Tracé de la caractéristique d’une photopile.
Calcul du rendement d’un moteur électrique.
Mise en évidence du stockage de l’énergie dans un condensateur.

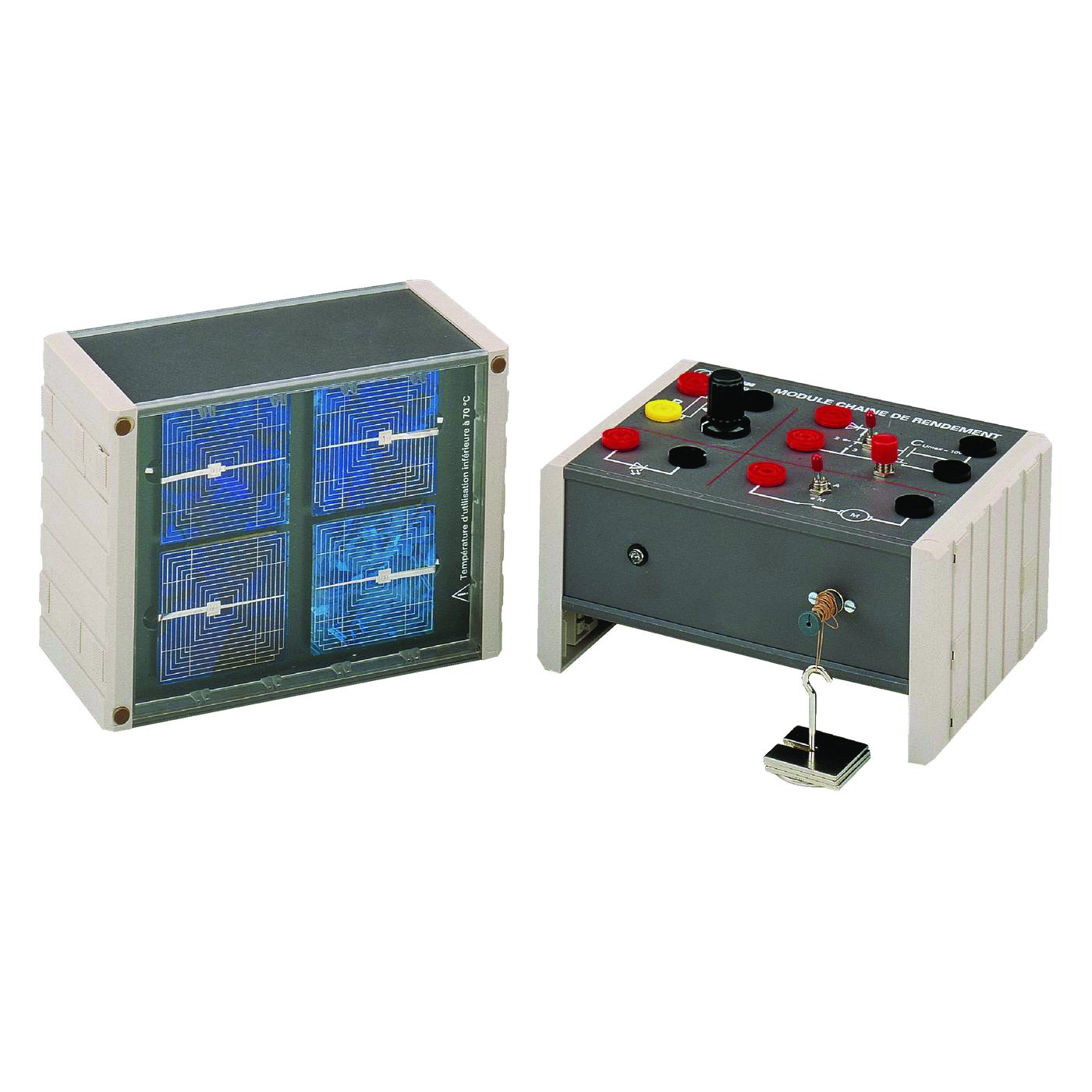

Composition
1 module photogénérateur équipé de 2 types de photopiles :
– 1 photopile SOLEM sur une face
– 4 cellules de 50 x 50 mm sur l’autre face.
1 module chaîne de rendement constitué
– d’1 potentiomètre 100 kW,
– d’1 DEL,
– d’1 condensateur 0,1 F
– d’1 moteur 0,5 à 3 V.
2 masses de 10 g.
